O grupo de Kelite é um fabricante global da válvula de bola e das válvulas de GGC, nós igualmente produz produtos do OEM e fornece os componentes feitos à máquina (corpo, tampões de extremidade, bola, haste, placa de rolamento, etc.) a no ultramar.
Dê boas-vindas a sua visita e olhe para a frente para transformar-se seus amigos.
Detalhes do produto:
Condições de Pagamento e Envio:
|
Tamanho:: | NPS 2" ~36" | Avaliação da pressão:: | Classe 150~2500 |
---|---|---|---|
material:: | WCB, LCB, WC6, WC9, C12, C5, CF8, CF8M, CF3, CF3M etc. | Projeto & padrão da fabricação:: | API 600, BS 1868, ASME B16.34 |
Cara a cara:: | ASME B16.10, API 6D BSEN558 | Conexão de extremidade:: | ASME B16.5, ASME B16.47, ASME B1.20.1, ASME B16.11, RUÍDO 2453-2551, ASME B16.25 |
Teste e inspeção:: | ISO 5208, API600, BS 6755 | Método da operação:: | Tipo do balanço, tipo de levantamento |
Realçar: | Em ferro fundido dúctil válvula Swing,válvula de verificação do fluxo axial |

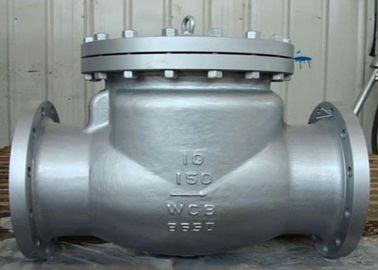

O balanço moldou a válvula de verificação 2" - 36" CL150-1500 RF, não-retorno, válvula do um-sentido
A válvula de verificação do balanço é um tipo para as válvulas de verificação, a válvula de verificação tem o nome da antera é válvula do não-retorno, esta válvula de verificação do balanço pode somente a instalação horizontal, a velocidade do closing para a válvula de verificação do balanço é muito rapidamente, igualmente o selo é muito bom, o de alta pressão para a válvula de verificação do balanço pode até 2500LB (PN420), o corpo da válvula de verificação pode escolher o material forjado ou para escolher o aço de molde, esta válvula é aberta ou fechada pelo disco da válvula para girar em torno do eixo fora do assento das válvulas; é uma válvula automática, o princípio de funcionamento deste válvulas automaticamente é aberto ou fechado pela força gerada pelo meio que flui dentro do encanamento. Sua função principal é impedir o recuo do meio no encanamento, a rotação reversa da bomba e de seu motor de comando, e a descarga do meio no recipiente.
Características para a válvula de verificação do balanço
Estrutura de produto compacta e razoável, tensão segura e bom desempenho;
Corredor fluido liso e resistência fluida pequena;
Tipo disco do balanço.
Pode ser projetado com um cilindro umedecer.
Closing do Rapid e ações flexíveis do disco da válvula.
O impacto de fechamento pequeno, martelo de água não é responsável ser gerado.
Corredor fluido liso e resistência fluida pequena.
Cara a cara
Especs. do projeto. | Extremidade da flange | Teste & verificação | Pressão-Temp. | Fonte | |||
Especificação de produto | API600 | ANSI B 16,10 | ANSI B 16,5 | API598 | ANSI B 16,34 | MSS SP-25 | API600 |
API6D | API6D | API6D | API6D |
Nome de parte | Material da parte | Nome de parte | |||
Corpo/capota | A216-WCB | A217-WC6 | A352-LCB | A351-CF8M | Corpo/capota |
Dissc | A105 | A182-F11 | A182-F304 | A182-F316 | Dise |
Eixo de gerencio | A216-WCB | A217-WC6 | A182-F6a | A182-F316 | Braço do balanço |
Gaxeta | grafite 18~8 de /18 ~8Flexible | Gaxeta | |||
Parafuso | A193-B7 | A193-B7 | A193-B7M | A193-B8 | Parafuso |
Temperatura | -29~425°C | -29~550°C | 46~350°C | 40~550°C | Temp apropriado. |
Meio | Água, óleo, vapor | Vapor, óleo | Vapor, óleo | Ácido nítrico | Meio apropriado |
Tipo | NPS | DN | Cano principal externo e dimensão da conexão | ||||||
em | milímetro | L | D | D1 | D2 | b | z-φd | H | |
2" | 50 | 203 | 152 | 120,6 | 92 | 19 | 4-φ19 | 161 | |
21/2" | 65 | 216 | 178 | 139,7 | 105 | 22 | 4-φ19 | 180 | |
3" | 80 | 241 | 190 | 152,4 | 127 | 24 | 4-φ19 | 190 | |
4" | 100 | 292 | 229 | 190,5 | 157 | 24 | 8-φ19 | 203 | |
5" | 125 | 330 | 254 | 215,9 | 186 | 24 | 8-φ22 | 229 | |
KLT-150Lb | 6" | 150 | 356 | 279 | 241,3 | 216 | 25 | 8-φ22 | 257 |
8" | 200 | 495 | 343 | 298,4 | 270 | 29 | 8-φ22 | 292 | |
10" | 250 | 622 | 406 | 362 | 324 | 30 | 12-φ25 | 355 | |
12 〃 | 300 | 698 | 483 | 431,8 | 381 | 32 | 12-φ25 | 396 | |
14" | 350 | 787 | 533 | 476,2 | 413 | 35 | 12-φ25 | 445 | |
16" | 400 | 864 | 597 | 539,8 | 470 | 37 | 16-φ29 | 490 | |
18" | 450 | 978 | 635 | 577,8 | 533 | 40 | 16-φ32 | 520 | |
20 〃 | 500 | 978 | 698 | 635 | 584 | 43 | 20-φ32 | 546 | |
24" | 600 | 1295 | 813 | 749,3 | 692 | 48 | 20-φ35 | 880 | |
2" | 50 | 267 | 165 | 127 | 92 | 22 | 8-φ19 | 179,5 | |
21/2" | 65 | 292 | 190 | 149,4 | 105 | 25 | 8-φ22 | 190 | |
3" | 80 | 318 | 210 | 168,1 | 127 | 29 | 8-φ22 | 212,4 | |
4" | 100 | 356 | 254 | 200,2 | 157 | 32 | 8-φ22 | 246 | |
5" | 125 | 400 | 279 | 235 | 186 | 35 | 12-φ22 | ||
6" | 150 | 444 | 318 | 269,7 | 216 | 37 | 12-φ25 | 292 | |
8" | 200 | 533 | 381 | 330,2 | 270 | 41 | 16-φ29 | 328 | |
KLT300Lb | 10" | 250 | 622 | 444 | 387,4 | 324 | 48 | 16-φ32 | 378,6 |
12" | 300 | 711 | 521 | 450,6 | 381 | 51 | 20-φ32 | 420 | |
14" | 350 | 838 | 584 | 514,4 | 413 | 54 | 20-φ35 | 530 | |
16" | 400 | 864 | 648 | 571,5 | 470 | 57 | 20-φ35 | 584 | |
18" | 450 | 978 | 711 | 628,6 | 533 | 60 | 24-φ35 | 610 | |
CONEXÕES DE EXTREMIDADE
Nossa produção padrão cobre válvulas com:
PROJETOS DE ACCESSORIES/OPTIONAL
A flange contrária está disponível como um acessório. O pistão, inclinando o disco ou os projetos API 6D estão igualmente disponível para cumprir as exigências dos clientes. Os drenos e os desvios estão disponíveis como especificados pelo cliente.
Nós somos cometidos aos porducts de oferecimento que encontram uma vasta gama de appications e de requirments. Nós melhoramos continuamente nossa linha de produtos introduzindo produtos novos e aumentando projetos exsiting. Fornecendo nossos clientes a melhor qualidade no mercado.
